PSD-Reihen-Sprühtrocknungs-Maschine
, Pharmazeutische Reihe des Sprühtrockner-PSD
, Reproduzierbarkeits-Sprühtrocknungs-Maschine
Reihen-pharmazeutischer Sprühtrockner der Reproduzierbarkeits-Sprühtrocknungs-Maschinen-PSD
Allgemeine Beschreibung
Als Reaktion auf die Eigenschaften der Wärmeempfindlichkeit, schlechten Trocknungseigenschaften, niedrigen Erweichungspunkt, oder starke Hygroskopie mit den Materialien in der traditionellen chinesischen Medizin,Lebensmittel und Chemikalien, kombiniert mit ausländischer fortgeschrittener Technologie und den tatsächlichen Anforderungen der inländischen und ausländischen Kunden,PSD Serie Präzision Pharmazeutische Sprühtrockner wird von unserer Firma als eine neue Art von Sprühtrockner entwickelt.
Die Anlage erfüllt die technologischen Anforderungen für die rasche Umwandlung von Futtermitteln in Pulver in der Produktion, und der Trocknungsvorgang erfolgt in sauberer Luft.
Heute wurde diese neue Art von Präzisions-Pharmazeutischen Sprühtrockner von vielen Unternehmen im In- und Ausland in der traditionellen chinesischen Medizin, Lebensmittel und Chemikalien,und hat einmütiges Lob und Vertrauen von Nutzern gewonnen.
Betriebsprinzipien der Anlage
Die Hochgeschwindigkeitszentrifuge (rotative) Sprühtrockner für den Extrakt der traditionellen chinesischen Medizin ist eine Anwendung der Rotationssprühtrocknungstechnik für spezielle Materialien,Ein Trocknungsgerät, das mit Hilfe eines zentrifugalen Sprengers mit hoher Geschwindigkeit den Futterstoff in einen Nebel zerstreut, vollständig mit der heißen Luft in Berührung kommen und das sofortige Trocknen abschließen, um ein pulverförmiges Endprodukt zu bilden.
Unter dieser Serie von Sprühtrocknern ist der spezielle Sprühtrockner für Traditionelle Chinesische Medizin-Extrakte ein Sprühtrockner, der speziell zur Lösung von Traditionellen Chinesischen Medizin-Extrakten und Pflanzenextrakten verwendet wird.Es löst die folgenden Probleme beim Trocknen von Traditionellen Chinesischen Medizin Extrakten in der ursprünglichen LPG-Hochgeschwindigkeits-Spray-Trockner:
1. Die Pulverwände sind niedrig und die Pulverleistung ist gering.
2- Aufgrund der langen Rückstandszeit der Pulverwandablagerung tritt das Phänomen der Pulververbrennung und Degeneration auf.
3.Schwierige Reinigung und Nichtkonformität mit den Anforderungen der GMP.
4. Niedrige Leistung: Der Rotationssprühtrockner des Modells LPG-150 kann 50-60 kg Rohstoffflüssigkeit pro Stunde verarbeiten.
Pflanzenmerkmale
- 1Das System hat eine abgeschlossene Luftkühlung an der Wand und dem Dach der Trocknungskammer, um zu verhindern, daß das Material schmilzt und sich an der Wand ablagert.
- 2. Die Innenwand der Trocknungskammer verwendet ein Rotationsluftreinigungssystem, um die Temperatur der Innenwand auf 80 °C zu bringen, um das Phänomen der Wandablagerung zu beseitigen oder zu verringern.Wenn das Material an der Wand bleibt,, wird es nicht verbrannt.
- 3.Das Aufnahmesystem der Turmkarosserie ist mit einem pneumatischen Kühlsystem für das Produkt ausgestattet, d. h. zur Verhinderung der Agglomeration des Produkts wird eine entfeuchte Luftkühltechnologie eingesetzt,Weichmachung und Feuchtigkeitsabsorption, so wie die Produktverpackung erleichtert wird.
- 4Das Gas, das in den Turm gelangt, wird durch mittlere und hocheffiziente Filter gefiltert.Sterilisation, und demontage, die den GMP-Anforderungen vollständig entsprechen.
- 5Die einmalige Kaltlufttechnologie wird zwischen dem Sprühgerät und dem Heißluftverteiler verwendet, d. h.Der oberste Antriebsmechanismus wird verwendet, um zu verhindern, dass die Materialflüssigkeit nach oben zurückkehrt und den Sprühstoff abkühlt..
- 6Die Luftreinheit der mit den Materialien in Berührung kommenden Teile beträgt bis zu 100.000 Grad.und mehrere Betriebsparameter werden automatisch gesteuert, um eine stabile Produktqualität zu gewährleisten.
- 7Die Konfiguration eines fortschrittlichen industriellen Steuerungssystems gewährleistet einen normalen Betrieb, da die Parameter nicht von künstlichen und äußeren Faktoren beeinflusst werden.Es übernimmt PLC-Steuerung und Programmsteuerung System Bildschirm.
- Die Anlage ist mit einem Steuerungssystem ausgestattet, das das PLC-Programm zur Steuerung der Systemschleife anwendet; die Touchscreen-Animation zeigt den Prozessfluss an, der bedienbar ist,und es kann automatische Fuzzy-Technologie Verfolgung und Anpassung an die variablen Betriebsparameter zu realisierenDer Frequenzwandler regelt den Spritzer stabil und sicher; der Leistungsregler regelt die Temperatur der Einlassluft mit einer Genauigkeit von plus und minus 2°C, wodurch der Energieverbrauch minimiert wird.die Einlass- und Auslasstemperatur des Turms, und der Druck des Turms kann genau eingestellt werden und so weiter.
- All dies sorgt für eine umfassende Zuverlässigkeit und Reproduzierbarkeit des Sprühtrocknungszyklus, die durch hochwertige Materialien und Komponenten gewährleistet wird.mit einer Breite von mehr als 20 mm,.
- 8.Der Ellbogen vom Haupttrocknungsturm zum Zyklonseparator besteht aus einem einmaligen, glatten Rohr aus 304 Edelstahl, um eine Materialansammlung zu verhindern.und übernimmt eine schnellmontierbare Klemmverbindung zur Erleichterung der Ableitung von Abwasser, das während der Reinigung entstehtEs ist für mehrere Produktionsanforderungen geeignet.
- Ich weiß.Prozessflussdiagramm für die pharmazeutische Sprühtrockner der PSD-Serie
Produktparameter
| Modell |
PSD-12 |
PSD-20 |
PSD-25 |
PSD-30 |
PSD-35 |
PSD-40 |
PSD-45 |
PSD-50 |
PSD-55 |
| Wasserdampf.(kg/h) |
1 bis 5 |
8 bis 10 |
10-20 Jahre |
30 bis 40 |
50 bis 80 |
80 bis 100 |
100 bis 150 |
120 bis 200 |
150 bis 250 |
| Fütterungskapazität ((kg/h) |
3-5 Jahre |
10-20 Jahre |
20 bis 30 |
30 bis 80 |
50 bis 120 |
80 bis 150 |
120 bis 200 |
160 bis 280 |
220 bis 380 |
| Feststoffgehalt an nassem Material (%) |
15 bis 30 |
| Feuchtigkeitsgehalt des Endprodukts (%) |
3-5 Jahre |
| Elektrische Leistung ((KW) |
21 |
36 |
45 |
63 |
126 |
180 |
216 |
270 |
360 |
| Heizquelle |
Dampf ((0,6 ∼0,8 MPa) + Strom |
| Methode zur Erfassung von Erzeugnissen |
Hocheffizienter Zyklonseparator + nasser Staubsammler/Nasswascher |
| Industrielles Steuerungssystem |
Konventionelle industrielle Steuerung oder (Mensch-Maschine-Schnittstelle) HMI + PLC-Steuerung; Fuzzy-Technologie wird verwendet, um die Ablufttemperatur zu verfolgenErreichung einer variablen Abgleichsmenge |
| Eintrittstemperatur. (( °C) |
120 ¥220 |
| Ausgangstemperatur. |
80 ¢ 100 |
| Durchmesser der Kammer ((mm)) |
1200 |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
5000 |
5500 |
| Gesamtgrößen |
L |
2500 |
3600 |
5000 |
6000 |
7500 |
8000 |
9000 |
10000 |
12000 |
| W |
1800 |
3000 |
4000 |
5000 |
6000 |
7000 |
8000 |
9000 |
10000 |
| H |
3000 |
5000 |
5800 |
7000 |
7500 |
8500 |
9000 |
10000 |
11500 |
Wahlfrei
◆Diese komplette Ausrüstung wird auf der Grundlage eines individuellen Designs hergestellt.Die tatsächliche Konfiguration sollte im Einklang mit dem Vertrag oder der unterzeichneten Vereinbarung erfolgen..
◆Für die wichtigsten elektrischen Komponenten haben wir internationale Marken wie ABB, Siemens oder Schneider oder andere.
◆Für die Materialien für die Maschine haben wir die Wahl zwischen AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, Kohlenstoffstahl und so weiter.
◆Wir haben für das Steuerungssystem die Möglichkeit, auf Schaltfläche, PLC+HMI usw. zu wählen.
◆Wir können das explosionssichere System für unseren Sprühtrockner auf Anfrage des Kunden entwerfen.
◆Wir können das Einbausystem für den Sprühtrockner liefern, z. B.
Das System, das pneumatische Fördersystem und so weiter.
◆Die Heizungsanlage für die Anlage ist sehr flexibel und wir können sie anhand der Standortbedingungen des Kunden konfigurieren, wie Dampf, Strom, Gasöfen usw.Wir können sie alle so gestalten, dass sie mit unserem Sprühtrockner übereinstimmen..
◆Wenn es kein Heizsystem hat, kann es als Kühlgerät Partikel mit Kühlluft erzeugen.
◆Vollständige und professionelle F&E-Ausrüstung, wissenschaftliche und angemessene Produkttests, umfangreiche und vertiefte Austausch von Produktionstechnologien, Forschungs- und Explorationsdienstplattformen:
Das führende Unternehmen kann seinen Kunden verschiedene Prozessprüfungen und Prüfprüfungsdienste in einer Reihe von Laboratorien wie YPG, LPG, PSD, BYP, PFSD usw. anbieten.und kleine Pilotskala oder sogar eine kleine Anzahl von ProduktionstestgerätenDiese Geräte haben die technische Anwendbarkeit vieler Nivellierungsreihen überprüft, die besten Produktionsprozessbedingungen ermittelt und Proben für die Marktanalyse bereitgestellt.
Ankündigungen vor der Anordnung
◆Name und physikalische Eigenschaften des Futters: Feststoffgehalt (oder Wassergehalt), Viskosität, Oberflächenspannung, PH-Wert.
◆Die Pulverkapazität nach dem Trocknen, zulässiger Wasserrückstand, Partikelgröße, zulässige Temperatur.
◆Produktion, tägliche Arbeitszeit/Schicht.
◆Verfügbare Energie: verfügbarer Dampfdruck, verfügbare elektrische Kapazität, verfügbare Kohle, Öl, Gas.
◆Kontrollanforderungen: Ob die Ein- und Ausgangstemperaturen automatisch gesteuert werden müssen.
◆Anforderungen an die Pulverentnahme: Einrichtung einer Beutelfalle und Umweltanforderungen an die Abgase.
◆Weitere besondere Anforderungen.

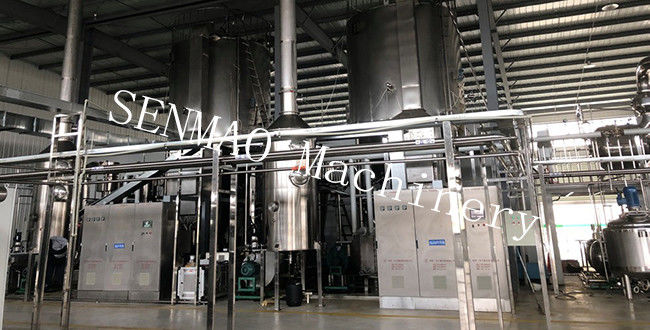

Details Bild
